Kaiser 9064-88 Abgeschirmte Hohlwand-Geräte-Verbindungsdose (Bio), 61mm tief
Spezifikationen
Abgeschirmte Geräte-Verbindungsdose für die Hohlwand-Installation. Die leitfähige Beschichtung als Störschutz mindert Aus- und Einstrahlung von Störquellen mit überwiegend elektrischem Wechselfeld.
Für die baubiologische Elektroinstallation, biologische Bauweise
Mit Abschirmung und Potentialableitung
Funktionserder darf nur am Funktions-Potentialausgleich angeschlossen werden, nicht am Schutzleiter (PE-Leiter)
Spezifikationen:
Leitungseinführungen 3 x 1,5 mm²: 4
Leitungseinführungen 3 x 2,5 mm² bzw. 5 x 1,5 mm²: 2
Leitungseinführungen für Kleinspannungen: 2
Geräteschrauben: 2
Hinweis:
Maße nach DIN 49073
für medizinisch genutzte Räume, für biologische Bauweise usw.
die leitfähige Beschichtung als Störschutz mindert Aus- und Einstrahlung von Störquellen mit überwiegend elektrischem Wechselfeld
Funktionserder darf nur am Funktions-Potentialausgleich angeschlossen werden, nicht am Schutzleiter (PE-Leiter)
Nicht geeignet für den Einsatz in Röntgen- oder Strahlenschutzräumen!
Dimensionen
Tiefe: 68mm
Fräsloch Ø: 68mm
für Plattenstärke: 7 - 40mm

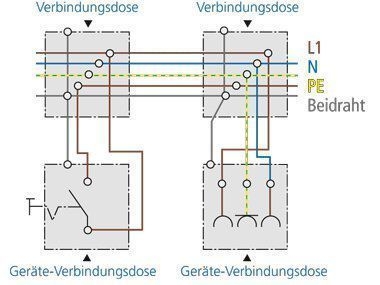

So wird´s gemacht:
1. Mantel und Schirm der Leitung mit AMZ 2 Art.-Nr. 1190-02 entfernen. Blanken Beidraht mit transparentem Isolierschlauch versehen.
2. Funktionserder der Dose mit den Beidrähten der geschirmten Leitung verbinden.
3. Als Verbindungsdose den Funktionserder des Deckels mit den Beidrähten der Leitungen verbinden.
4. Deckel mit Geräteschrauben auf der Dose befestigen.
Spezifikationen
Abgeschirmte Geräte-Verbindungsdose für die Hohlwand-Installation. Die leitfähige Beschichtung als Störschutz mindert Aus- und Einstrahlung von Störquellen mit überwiegend elektrischem Wechselfeld.
Für die baubiologische Elektroinstallation, biologische Bauweise
Mit Abschirmung und Potentialableitung
Funktionserder darf nur am Funktions-Potentialausgleich angeschlossen werden, nicht am Schutzleiter (PE-Leiter)
Spezifikationen:
Leitungseinführungen 3 x 1,5 mm²: 4
Leitungseinführungen 3 x 2,5 mm² bzw. 5 x 1,5 mm²: 2
Leitungseinführungen für Kleinspannungen: 2
Geräteschrauben: 2
Hinweis:
Maße nach DIN 49073
für medizinisch genutzte Räume, für biologische Bauweise usw.
die leitfähige Beschichtung als Störschutz mindert Aus- und Einstrahlung von Störquellen mit überwiegend elektrischem Wechselfeld
Funktionserder darf nur am Funktions-Potentialausgleich angeschlossen werden, nicht am Schutzleiter (PE-Leiter)
Nicht geeignet für den Einsatz in Röntgen- oder Strahlenschutzräumen!
Dimensionen
Tiefe: 68mm
Fräsloch Ø: 68mm
für Plattenstärke: 7 - 40mm
So wird´s gemacht:
1. Mantel und Schirm der Leitung mit AMZ 2 Art.-Nr. 1190-02 entfernen. Blanken Beidraht mit transparentem Isolierschlauch versehen.
2. Funktionserder der Dose mit den Beidrähten der geschirmten Leitung verbinden.
3. Als Verbindungsdose den Funktionserder des Deckels mit den Beidrähten der Leitungen verbinden.
4. Deckel mit Geräteschrauben auf der Dose befestigen.
Produktart
Dose, Gehäuse für Montage in der Wand/Decke
