BEHA 5008532 Prüfadapter-Set zur Messung an Ladestationen von Elektrofahrzeugen

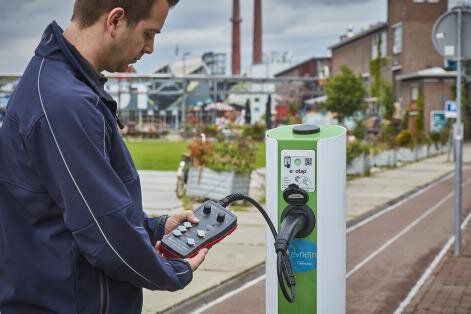

Erhalten Sie Zugriff auf den Ladeausgang, um Sicherheits- und Funktionsprüfungen durchzuführen, indem Sie das Vorhandensein eines Elektrofahrzeugs simulieren.
Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit

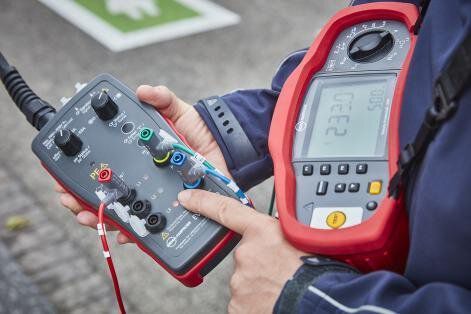

Ladebetriebsart 3 für das AC-Laden zu prüfen. Das Prüfadapter-Set ermöglicht Ihnen Prüfungen mit geeigneten Messgeräten wie einem Installationstester (z. B. Serie ProInstall von Beha-Amprobe) und/oder Oszilloskopen der ScopeMeter-Serie (z. B. tragbare industrielle ScopeMeter Fluke Serie 120B). Mit diesem Prüfadapter-Set kann die Ladestation gemäß VDE 0122-1 / DIN EN 61851-1 / IEC/EN 61851-1 und DIN VDE 0100-722 / IEC/HD 60364-7-722 geprüft werden.
- Sicherheitsprüfung von Ladestationen
- Funktionsprüfung von Ladestationen
- Fehlerbehebung/Reparatur von Ladestationen
Spezifikationen
EVC-20 Prüfkabel: Wechselspannung Ladebetriebsart 3, Typ 2 für eingebaute Ladesteckdosen oder Ladestecker mit fest angeschlossenem (Typ 2, 7-polig / dreiphasig)

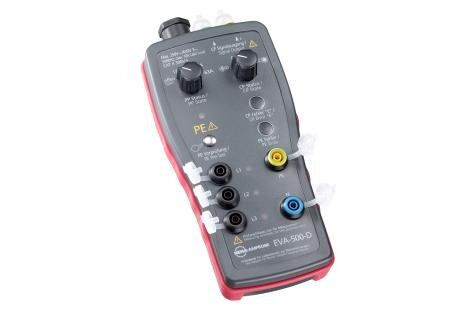

- EVA-500-D Prüfadapter

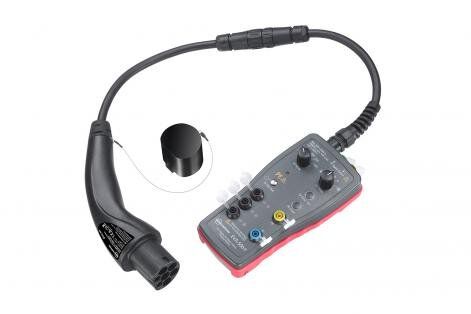

- EVC-20 Prüfkabel für Ladestationen von Elektrofahrzeugen Typ 2 mit Ladesteckdose oder festangeschlossenem Ladestecker
- Bedienungsanleitung
- Tragetasche
Allgemein
| Hersteller | FLUKE |
|---|---|
| Herstellernummer | 5008532 |
| Produktnummer | EV-520-D-KIT |
| EAN | 0095969875998 |
| Ausführung der Netzsteckdose | Schutzkontakt-Steckdose (CEE 7/3) |
Technik
| Schutzklasse | II |
|---|---|
| PE-Vorprüfung | Ja, mit Berührungselektrode |
| Ladekabelsimulation (PP) | offen, 13 A, 20 A, 32 A, 63 A |
| Fahrzeugstatussimulation (CP) | A, B, C, D |
| CP-Fehler „E" | ein/aus |
| PE-Fehler (Erdungsfehler) | ein/aus |
| Messanschlüsse L1, L2, L3 N und PE | Max. 250/430 V, CAT II 300 V, max. 10 A |
| Netzsteckdose | Max. 250 V, CAT II 300 V, zulässiger Strom max. 10 A |
| Anschlüsse für CP-Signalausgang | PWM-Kommunikationsprotokoll, max. ca. ±12 V |
| Eingangsspannung | Bis zu 250 V (Einphasensystem) / bis zu 430 V (Dreiphasensystem), 50/60 Hz, max. 10 A |
| Überlastschutz der Netzsteckdose | Sicherung T 10 A/250 V, 5×20 mm |
| IP-Schutzart | IP 54 |
| CE-Richtlinie | Niederspannungsrichtlinie LVD 2014/35/EU |
| Sicherheit | IEC/EN 61010-1:2010 / IEC/EN 61010-2-030:2010 |
| EMV | Nicht zutreffend |
| Betriebstemperaturbereich | 0... +40 °C |
| Lagerungstemperaturbereich | -10... +50 °C |
| Referenzfeuchtigkeitsbereich | 10... 60 % relative Luftfeuchte, nicht kondensierend |
| Betriebsfeuchtigkeitsbereich | 10... 85 % relative Luftfeuchte, nicht kondensierend |
| Verschmutzungsgrad | 2 |
| Messkategorie | CAT II 300 V |
| Höhe über Meeresspiegel | 2000 m max. |
| B×T×H | 110×45×220 mm (ohne Anschlusskabel und Prüfkabel) |
Logistik
| Gewicht | Ca. 1 kg (Adapter EVA-500-x + EV-Stecker EVC-20) |
|---|---|
| Gewicht inkl. Verpackung | 2,27 kg |
| Verpackungsmaße B × H × T | 245 × 175 × 375 mm |
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
