Dehn 105 170 Fangstange D40 4000mm
Zur Befestigung z. B. an Wänden oder sonstigen Konstruktionen
Die Fangstangen sind nach Eurocode dimensionert.
Bestandteile:
- Fangstange 2000 mm oder Rohrfangstange 2500 mm
- Rohr Ø40 x 5 mm mit Aufnahme Ø22 / 16 mm
- Erdungsanschluss NIRO mit KS-Verbinder aus NIRO für Rd 6-10 mm [Blitzstromtragfähigkeit 100 kA (10/350µs)]
Die Befestigung z. B. an einer Wand erfolgt mit der Art.-Nr. 105 140 und an Rohren mit der Art.-Nr. 105 354. (Nicht im Lieferumfang)
Die maximale freie Länge bezieht sich auf die Spitze der Fangstange bis zum oberen Halter (Befestigungspunkt).
Aus Stabilitätsgründen sollte der mittlere Halter (3 Befestigungen) möglichst unmittelber unterhalb dem oberen Halter montiert werden. Der Abstand darf nicht mehr als 15 cm betragen. Der untere Halter (Befestigungspunkt) ist im Bereich von ≤ 15 cm am Ende der Fangstange zu installieren.

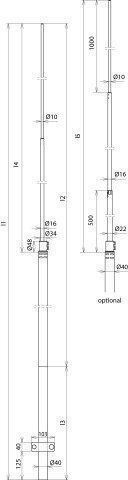

Gesamtlänge (l1) 4000 mm
Länge Rohr (Ø40 x 5) 2000 mm
Länge Fangstange (Ø16 / 10) (l4) 2000 mm
Max. freie Länge mit Fangstange (l2) 3500 mm
Einspannlänge (l3) 500 mm
Anzahl der Befestigungen 2
Max. Böenwindgeschwindigkeit 186 km/h
Werkstoff Fangstange Al
Normenbezug DIN EN 62561-(1+2)
Gewicht 4,17 kg
Zur Befestigung z. B. an Wänden oder sonstigen Konstruktionen
Die Fangstangen sind nach Eurocode dimensionert.
Bestandteile:
- Fangstange 2000 mm oder Rohrfangstange 2500 mm
- Rohr Ø40 x 5 mm mit Aufnahme Ø22 / 16 mm
- Erdungsanschluss NIRO mit KS-Verbinder aus NIRO für Rd 6-10 mm [Blitzstromtragfähigkeit 100 kA (10/350µs)]
Die Befestigung z. B. an einer Wand erfolgt mit der Art.-Nr. 105 140 und an Rohren mit der Art.-Nr. 105 354. (Nicht im Lieferumfang)
Die maximale freie Länge bezieht sich auf die Spitze der Fangstange bis zum oberen Halter (Befestigungspunkt).
Aus Stabilitätsgründen sollte der mittlere Halter (3 Befestigungen) möglichst unmittelber unterhalb dem oberen Halter montiert werden. Der Abstand darf nicht mehr als 15 cm betragen. Der untere Halter (Befestigungspunkt) ist im Bereich von ≤ 15 cm am Ende der Fangstange zu installieren.
Gesamtlänge (l1) 4000 mm
Länge Rohr (Ø40 x 5) 2000 mm
Länge Fangstange (Ø16 / 10) (l4) 2000 mm
Max. freie Länge mit Fangstange (l2) 3500 mm
Einspannlänge (l3) 500 mm
Anzahl der Befestigungen 2
Max. Böenwindgeschwindigkeit 186 km/h
Werkstoff Fangstange Al
Normenbezug DIN EN 62561-(1+2)
Gewicht 4,17 kg
Produktart
Fangeinrichtung für Blitzschutz
