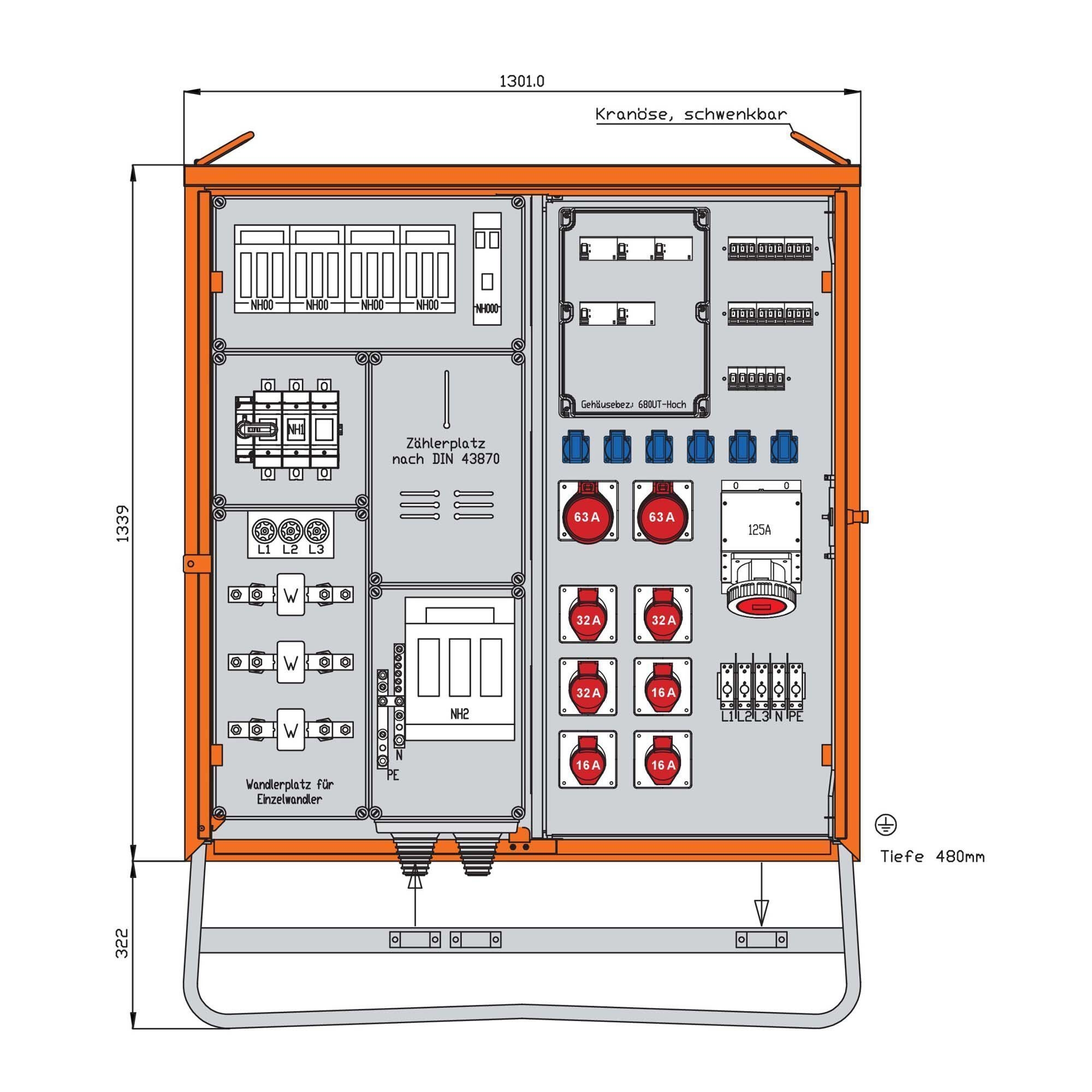

Anschlussverteilerschrank 138kVA mit Wandlermessung, 3 RCDs Typ B und 2 RCDs Typ A, 12 LS, 9 CEE-Abgänge 16-125A und 6 Schutzkontaktsteckdosen
WALTHER Anschlussverteilerschrank Anschlussleistung: 138kVA nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H42) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse

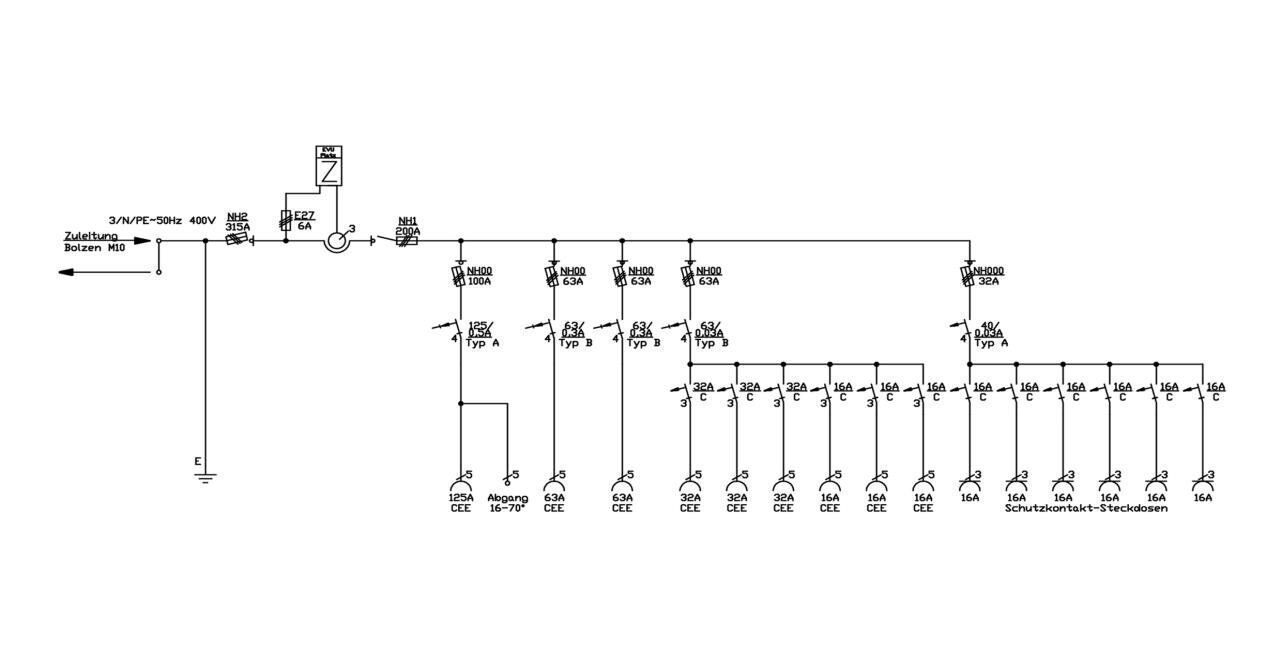

Anschulss
1 NH2 -Sicherungslasttrennschalter 315A mit Bolzenanschluss M10
Messung
1 Spannungspfadsicherung 3P 6A -DIAZED-
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
1 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für Einzelwandler
Abgang / Absicherung:
1 NH1-Lasttrennschalter mit Sicherungen 200A
1 RCD-Schutzschalter 4P 125A/500mA -A- mit NH00-Sicherungslasttrennschalter 100A
1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-
1 Abgangsklemme 5x16-70mm² ohne Vorsicherung -direkt ab RCD-
2 RCD-Schutzschalter 4P 63A/300mA -B- mit je 1 NH00-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 63A 5P 400V 6h ohne vorsicherung -direkt ab RCD-
1 RCD-Schutzschschalter 4P 63A/30mA -B- mit NH00-Sicherungslasttrennschalter 63A
3 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A- mit NH000-Sicherungslasttrennschalter 32A
6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Allgemein
| Hersteller | WALTHER ELECTRIC |
|---|---|
| Herstellernummer | WAV0271R1 |
| Produktnummer | WAV0271R1 |
| EAN | 4015609067985 |
| Ausführung | Anschlussverteilerschrank |
| Werkstoff des Gehäuses | Stahlblech |
| Farbe | reinweiß |
Technik
| Schutzart (IP) | IP44 |
|---|---|
| Anzahl der Pole Hauptschalter | 3 |
| Tiefe | 480 mm |
| Breite | 1301 mm |
| Höhe | 1661 mm |
| Bemessungsspannung | 230/400 V |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
| Hauptschalter-Bemessungsstrom | 200 A |
| Hauptschalter | NH1 |
| Anzahl der Leitungsschutzschalter | 12 |
| Anzahl der Zählerfelder | 1 |
| Anzahl der Schutzkontakt-Steckdosen | 6 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 3 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 3 |
| Anschlussleistung | 138 kVA |
| Bemessungsstrom | 200 A |
Logistik
| Gewicht inkl. Verpackung | 229 kg |
|---|---|
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
