Anschlussverteilerschrank 69kVA mit Zählerplatz, 3 RCDs Typ B, 10 LS, 6 CEE-Abgänge 16-63A und
6 Schutzkontaktsteckdosen

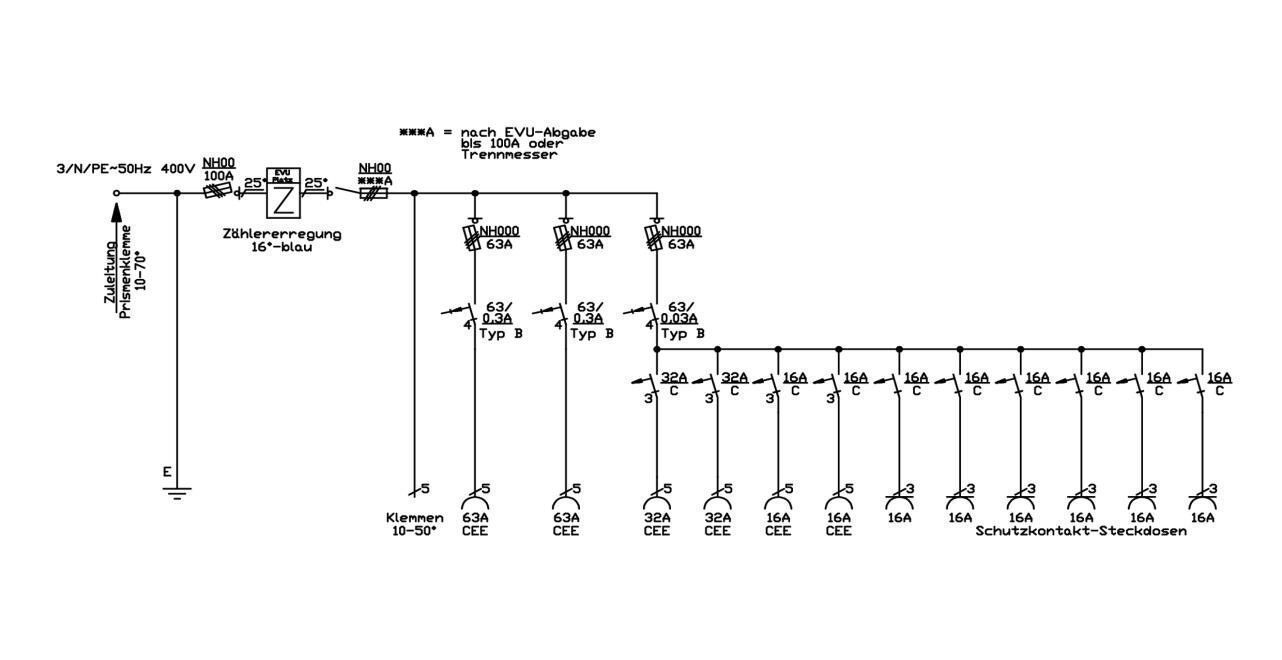

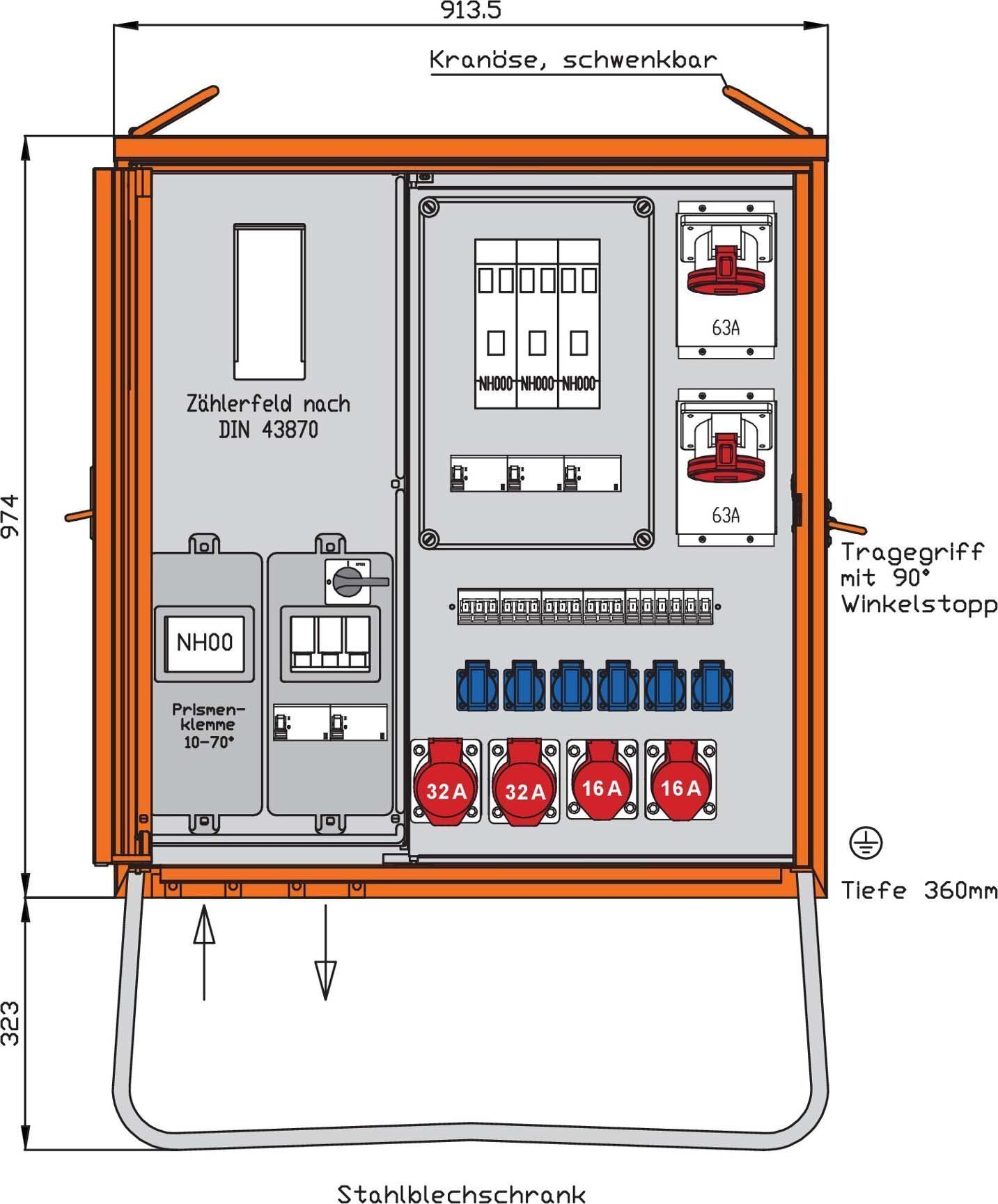

WALTHER Anschlussverteilerschrank Anschlussleistung: bis 69kVA nach IEC61439-4 und DIN/VDE 43868/1 zugelassen für die Versorgungsbereiche der VDEW-Landesgruppe Berlin-Brandenburg Gehäuse (H17) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Anschluss:
1 NH00-Sicherungslasttrennschalter 100A mit Prismenklemmen P00-70mm²
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 (Zählerverdrahtung 25mm²/N=16mm²)
Abgang / Absicherung:
1 NH00-Lasttrennschalter mit Trennmesser xxxA
1 Abgangsklemme 10-50mm²
2 RCD-Schutzschalter 4P 63A/300mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 63A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD-
1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Allgemein
| Hersteller | WALTHER ELECTRIC |
|---|---|
| Herstellernummer | WAV0241BR1 |
| Produktnummer | WAV0241BR1 |
| EAN | 4015609068821 |
| Ausführung | Anschlussverteilerschrank |
| Werkstoff des Gehäuses | Stahlblech |
| Farbe | reinweiß |
Technik
| Schutzart (IP) | IP44 |
|---|---|
| Anzahl der Pole Hauptschalter | 3 |
| Tiefe | 360 mm |
| Breite | 914 mm |
| Höhe | 1297 mm |
| Bemessungsspannung | 230/400 V |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
| Hauptschalter-Bemessungsstrom | 100 A |
| Hauptschalter | NH00 |
| Anzahl der Leitungsschutzschalter | 10 |
| Anzahl der Zählerfelder | 1 |
| Anzahl der Schutzkontakt-Steckdosen | 6 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anschlussleistung | 69 kVA |
| Bemessungsstrom | 100 A |
Logistik
| Gewicht inkl. Verpackung | 99 kg |
|---|---|
| Verpackungseinheit | Stück |
Technische Daten nach Herstellerangaben. Fehler gefunden? Hinweis senden
