DEVIcell - Fußbodenheizung für Trockenbausysteme


 Die perfekte Lösung für eine effiziente und schnelle Fußbodenheizung

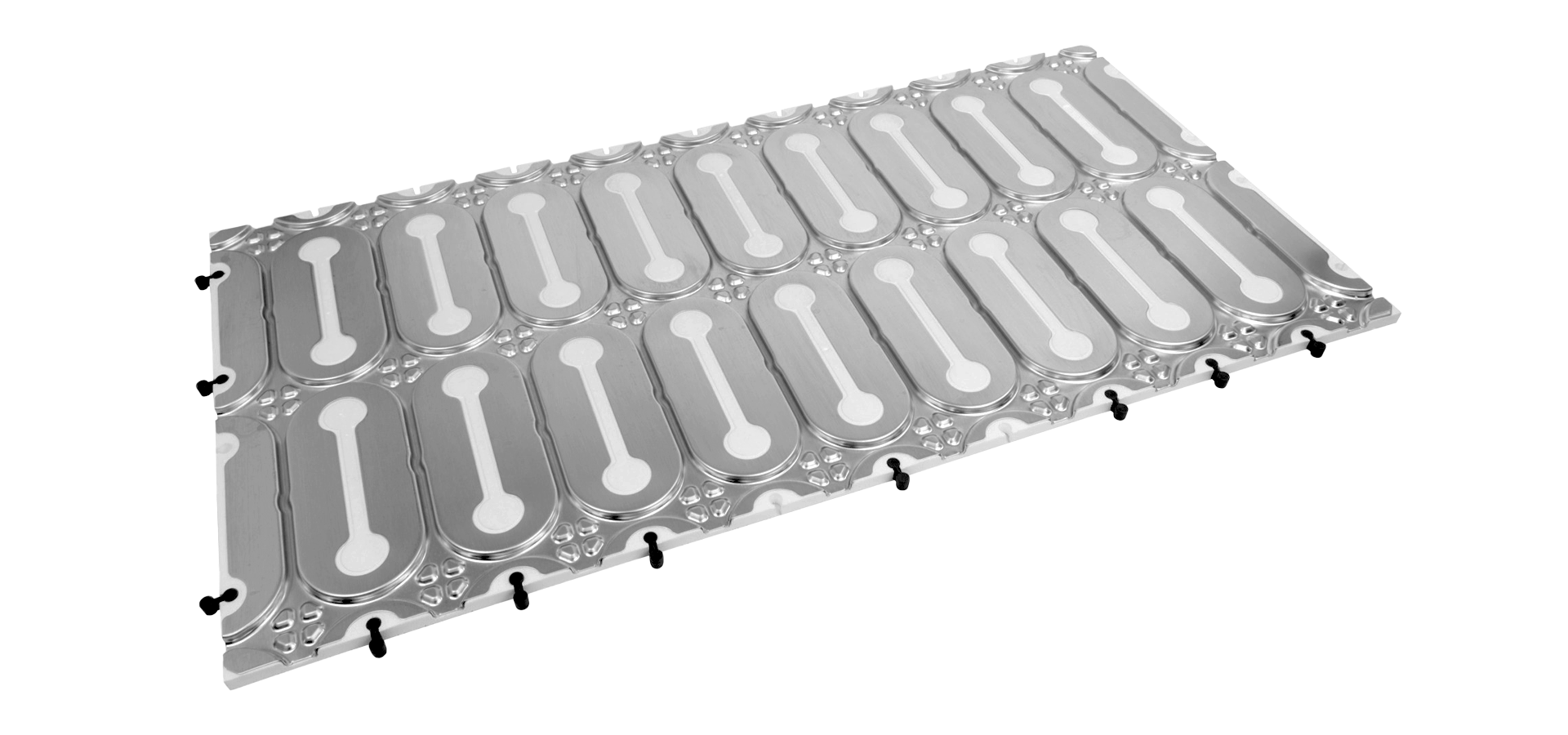

DEVIcell ist ein elektrisches Flächenheizsystem für Holz- und Laminatböden im Trockenbau. Für die Montage werden weder Nivelliermasse noch Baukleber benötigt, was die Bauzeit verkürzt. DEVIcell ermöglicht die Installation einer Fußbodenheizung, selbst wenn der bestehende Boden nicht demontiert werden soll. Die Systemplatten aus Polystyrol und Aluminium-Wärmeleitblechen sind nur 13 mm dünn und bilden mit den Kanälen für Heizleitungen eine Einheit. Zusammen mit der halogenfreien DEVIflex-Heizleitung, einem DEVIreg-Thermostat und dem Montageset ergibt sich ein effizientes Temperiersystem für Holz- und Laminatbeläge.

Auswahl der Systemkomponenten

Um die genaue Anzahl der benötigten Systemplatten für eine Fläche zu berechnen, wird zunächst die Gesamtfläche ermittelt, auf volle Quadratmeter aufgerundet und anschließend mit 10 multipliziert, um die Gesamtlänge der Heizkabel zu bestimmen. Bei Flächen, die größer als 10 m² sind, sollte man zur Erleichterung der Verlegung mehrere Heizkabel verwenden. Unbeheizte Bereiche sind mit Randplatten W 25 abzudecken. Für die genaue Temperaturregelung in jedem Raum ist ein Thermostat mit einem NTC-Fühler erforderlich. Um den NTC-Fühler korrekt zu positionieren, ist ein Montageset notwendig.

Vorteile DEVIcell

  • Robuste Konstruktion
  • Keine Maurerarbeiten am Estrich
  • Passend zu DEVIflex
  • Kann auch in verwinkelten Räumen verlegt werden
  • Reduzierter Abwärtswärmeverlust
  • Gleichmäßige Temperaturverteilung
  • Kurze Aufheizzeit
  • Schalldämmung bis 3 dB

Vorteile DEVIflex

  • Schnelle und einfache Installation
  • Verschiedenste Anwendungsmöglichkeiten
  • Passend zu DEVIcell
  • Sicher und robust
  • Lange Lebensdauer
  • Widerstandsfähige Außenhülle

So bringen Sie DEVIcell schnell und einfach in Ihr Zuhause

Vor dem Auslegen der DEVIcell-Systemplatten muss der bestehende Untergrund gereinigt werden, vorhandene Unebenheiten sind auszugleichen, und bei Bedarf ist eine Dampfsperre auszulegen. Die Systemplatten sind dank der beigefügten Haltestege ineinandersteckbar und bilden so eine zusammenhängende Verlegefläche. Die Verlegung erfolgt, ähnlich wie beim Bodenbelag, „schwimmend“ und kann auf jedem geeigneten Untergrund durchgeführt werden.

Hierzu zählen folgende Bodenbeläge:
  • Alle Estricharten
  • Spanplattenkonstruktionen
  • Holzdielen
  • Altuntergründe mit vorhandenen Stein-, Keramik- oder Kunststoffbelägen

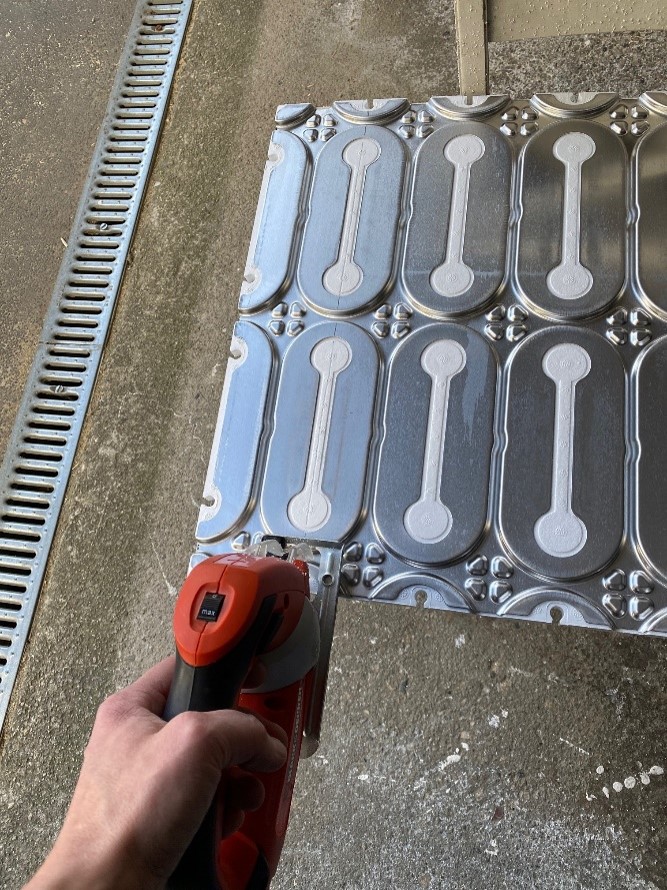

Um die DEVIcell-Systemplatten genau an die Raumgeometrie anzupassen, wird eine elektrische Stichsäge benötigt. Die Randplatten können ganz einfach mit einem Messer bearbeitet werden.

Hinweis: Der Temperaturregelung muss bei Holz- und Laminatbelägen ein besonderes Augenmerk geschenkt werden, da eine maximale Bodentemperatur von 26°C nicht überschritten werden darf!

Aus diesem Grund muss der NTC-Bodenfühler unbedingt mittig zwischen zwei Heizleitungen innerhalb der beheizten Fläche positioniert und mit dem Untergrund verschraubt werden. Vor der Verlegung der Heizleitung muss eine Nut in die Systemplatte geschnitten werden, um Platz für das Fühlerrohr und das Fühlergehäuse zu schaffen. Außerdem ist an der Eintrittsstelle des Heizkabels in die Fußbodenkonstruktion der Platz für die Muffe auszusägen; die Schnittkanten sind zu entgraten.

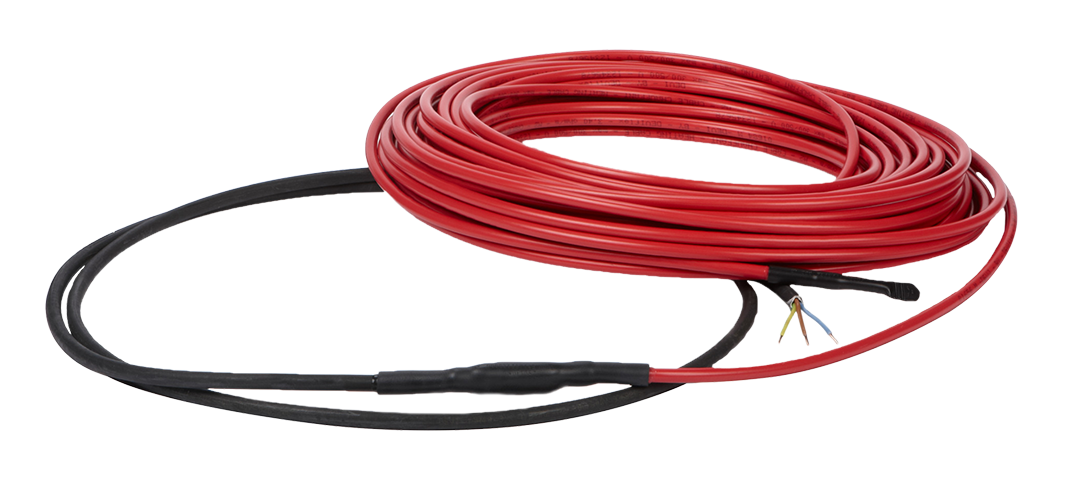

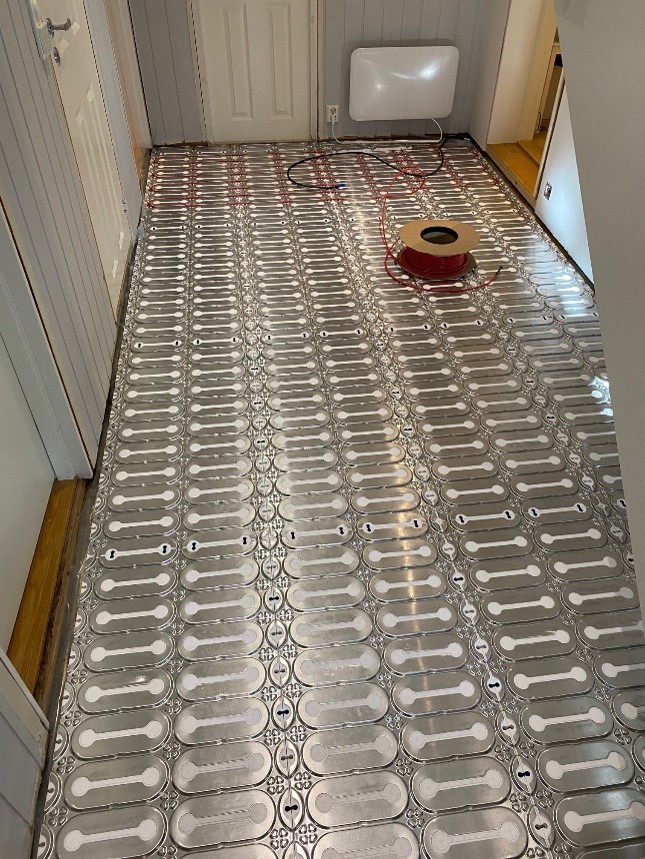

Nachdem die Vorbereitungen abgeschlossen sind, wird die DEVIflex-Heizleitung DTIP 10 in die vorgesehenen Kanäle auf der Systemplatte eingelegt, sodass die Leitungen weder gequetscht werden noch der zulässige Biegeradius unterschritten wird. An den Stellen, wo die Muffen des Heizkabels DEVIflex platziert werden, sind die Systemplatten entsprechend auszusägen und anschließend mit den beiliegenden Alu-Klebebändern zu fixieren.

Hinweis: Eine Verlegung außerhalb der Systemplatten ist nicht zulässig. Außerdem dürfen nicht DEVIflex Heizleitungen durchgeschnitten oder überkreuzt werden!

Bevor der neue Oberbelag verlegt werden kann, sind alle elektrischen Systemkomponenten zu prüfen. Das Ergebnis ist in einem Prüfprotokoll zu dokumentieren. Der elektrische Anschluss muss gemäß VDE über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsdifferenzstrom I∆ ≤ 30 mA erfolgen.

8 Werktage Lieferzeit

Ab 5 Artikel(n) wird dieser Artikel per Spedition versandt. Die angezeigte Lieferzeit bezieht sich in diesem Fall auf den Zeitraum, bis zur Übergabe an den Spediteur.
6.96kg

175,48 €*
Preis pro Stück
Artikel-Nr.:
140F1131
Herstellerartikelnummer:
140F1131
Gewicht inkl. Verpackung:
6.96kg

sofort lieferbar

Ab 2 Artikel(n) wird dieser Artikel per Spedition versandt. Die angezeigte Lieferzeit bezieht sich in diesem Fall auf den Zeitraum, bis zur Übergabe an den Spediteur.
12.12kg

421,14 €*
Preis pro Stück
Artikel-Nr.:
140F1130
Herstellerartikelnummer:
140F1130
Gewicht inkl. Verpackung:
12.12kg
1.16kg

122,43 €*
Preis pro Stück
Artikel-Nr.:
140F1219
Herstellerartikelnummer:
140F1219
Gewicht inkl. Verpackung:
1.16kg
3.8kg

306,04 €*
Preis pro Stück
Artikel-Nr.:
140F1223
Herstellerartikelnummer:
140F1223
Gewicht inkl. Verpackung:
3.8kg
0.07kg

11,25 €*
Preis pro Stück
Artikel-Nr.:
18055300
Herstellerartikelnummer:
18055300
Gewicht inkl. Verpackung:
0.07kg
0.25kg

7,19 €*
Preis pro Stück
Artikel-Nr.:
00109200
Herstellerartikelnummer:
00109200
Gewicht inkl. Verpackung:
0.25kg
0.34kg

55,58 €*
Preis pro Stück
Artikel-Nr.:
19805076
Herstellerartikelnummer:
19805076
Gewicht inkl. Verpackung:
0.34kg
0.27kg

262,09 €*
Preis pro Stück
Artikel-Nr.:
140F1140
Herstellerartikelnummer:
140F1140
Gewicht inkl. Verpackung:
0.27kg

Alternative zu DEVIcell

Effiziente Wärme mit DEVI Heizmatten – Die vielseitige Alternative zu DEVIcell

Heizmatten von DEVI bieten eine effiziente und flexible Alternative im Bereich der elektrischen Fußbodenheizung. DEVI Heizmatten sind einfach zu installieren und ideal für Renovierungen oder Neubauten. Als vielseitige Alternative zu DEVIcell sorgen DEVI Heizmatten ebenfalls für gleichmäßige, angenehme Wärme in jedem Raum und können unter verschiedenen Bodenbelägen eingesetzt werden. Erfahren Sie mehr über den Komfort und die Energieeffizienz von DEVI Heizmatten – die smarte Wahl für Ihr Zuhause.
