Theben 1039073 LUXA 103 S360-28 KNX DE WH Präsenzmelder (PIR) für DE-Deckenmontage im Innenbereich, rechteckiger Erfassungsbereich 360°, 28 x 5 m (140 m²) bei 3 m Montagehöhe, für KNX-Bussysteme, 2x Licht, 2x HKL

KNX-Präsenzmelder für Deckeneinbau (Innenbereich)

Erfassungsbereich

• 360° rechteckig, 28 x 5 m (140 m²) bei 3 m Montagehöhe

KNX-Bussystem & Steuerung

• 2 Lichtkanäle & 2 Präsenzkanäle für HKL-Steuerung
• Konstantlichtregelung oder Schaltbetrieb
• Dimmbare Beleuchtung mit/ohne Tageslichteinfluss
• Temperatursensor & Tag/Nacht-Umschaltung

Intelligente Funktionen

• Stand-by-Modus (Orientierungslicht)
• 3 Logikkanäle (UND/ODER/XOR)
• KNX Data Secure für sichere Kommunikation
• Manuelle Übersteuerung über externe KNX-Taster
• Kurzzeit-Präsenz & Szenenfunktionalität
• Erweiterung durch Parallelschaltung

Flexible Konfiguration

• ETS-Software (voller Funktionsumfang)
• Fernbedienung oder App (BLE)
• Einstellbare Erfassungsempfindlichkeit (auch für Außenbereich)
• Testbetrieb zur Funktionsprüfung

Ideal für intelligente Gebäudeautomation, große Büroflächen und gewerbliche Anwendungen.

Spezifikationen

Montagehöhe: 2 - 4 m

Mindesthöhe: 1,7 m

Messbereich Helligkeit: 5 - 1000 lx

Erfassungswinkel: 360°

Anschlussart: KNX Busklemme

Montageart: Deckeneinbau

Lampenarten: Kompaktleuchtstofflampen, Fluoreszenzlampen, Glüh-/Halogenlampen, LEDs

Art der Lichtmessung: Mischlichtmessung

Einschaltverzögerung Präsenz: 10 s - 30 min / inaktiv

Umgebungstemperatur: -25°C ... 55°C

Erfassungsbereich quer gehend: 140 m² (28 x 5 m | 360°)

Farbe: Weiß

Schutzart: IP 54 (im eingebauten Zustand)

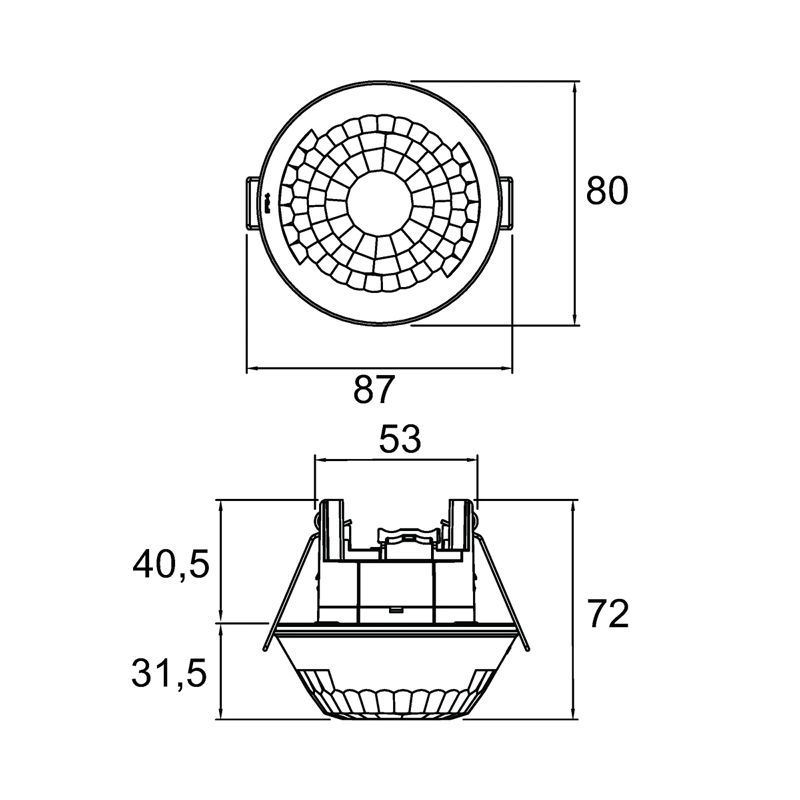

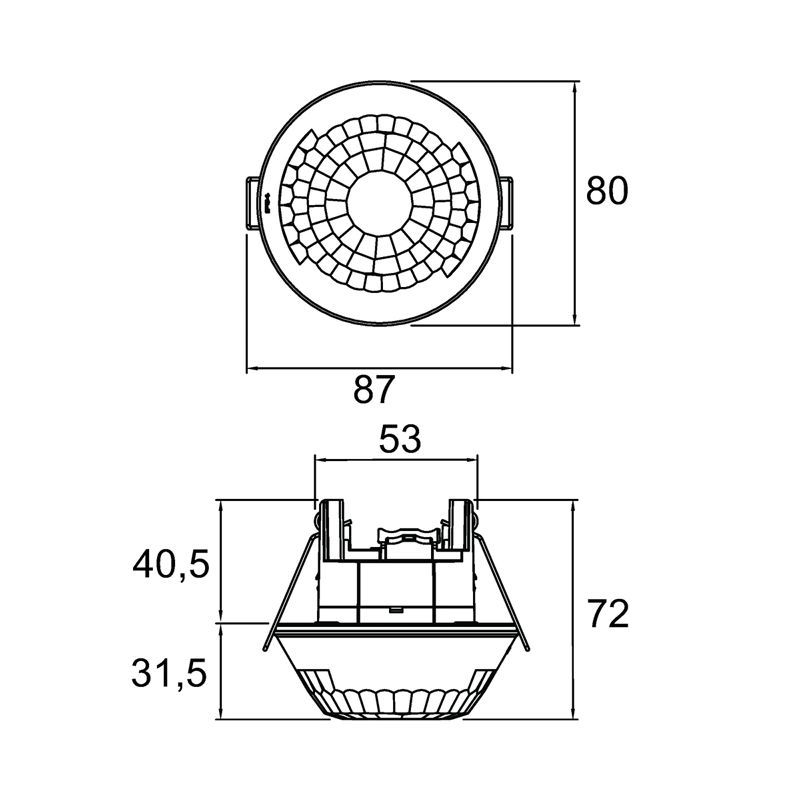

Einbaumaße

Einbaubreite: 53 mm

Einbautiefe: 41 mm

Einbaudurchmesser: 60 mm

Min. Tiefe der Gerätedose: 30 mm

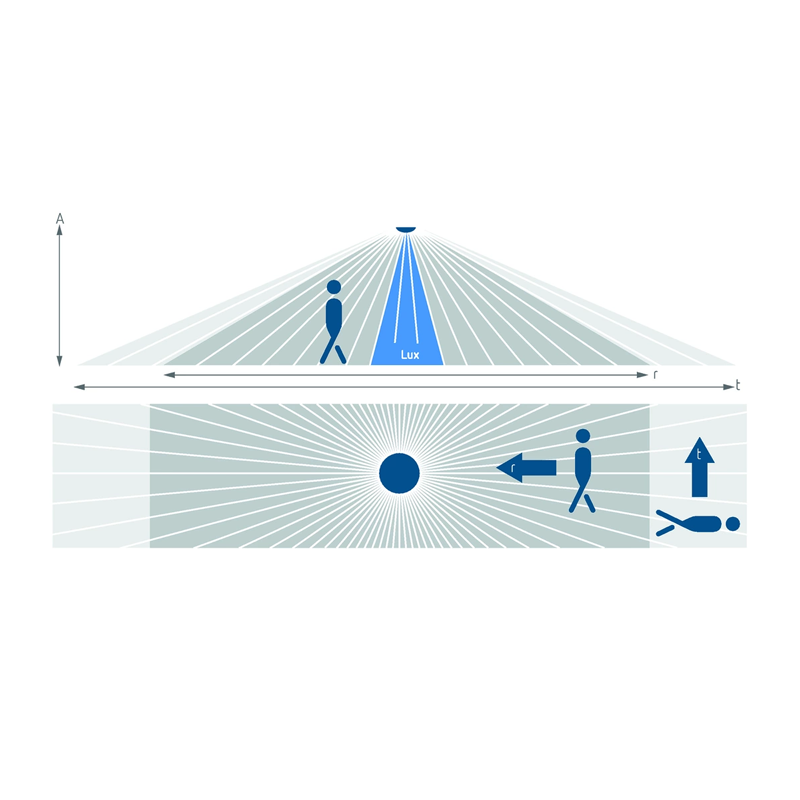

Erfassungsbereich für die Planung

Montagehöhe (A)

2,5 m

3 m

3,5 m

Quer gehend (T)

140 m² | 28 m x 5 m

140 m² | 28 m x 5 m

104 m² | 26 m x 4 m

Frontal gehend (R)

70 m² | 14 m x 5 m

70 m² | 14 m x 5 m

60 m² | 12 m x 5 m
