Theben 1030053 LUXA 103 S360-101-12 DE-UP WH Präsenzmelder Deckenmontage UP/DE, Erfassungsbereich 12 m, 1 x Licht, 1 x HKL
Passiv-Infrarot-Präsenzmelder für Deckenmontage UP/DE
- Runder Erfassungsbereich 360°, Ø 12 m (113 m2) bei 3 m Montagehöhe
- 1 Kanal Licht (Relais 230 V) und 1 Kanal Präsenz (Relais potenzialfrei für HKL Steuerung)
- Erweiterung des Erfassungsbereiches durch Parallelschaltung
- Anschlussmöglichkeit für Taster zur manuellen Schaltung
- Betrieb als Voll- oder Halbautomat möglich
- Eine gerichtete Helligkeitsmessung (Mischlichtmessung)
- Teach-in Funktion, Impulsfunktion, Testfunktion, Treppenlichtfunktion
- Durch werkseitige Voreinstellung sofort betriebsbereit
- Einstellung per Fernbedienung/APP oder Potenziometer
- Einschränkung des Erfassungsbereichs mit Abdeckclips
Spezifikationen
Betriebsspannung: 230 V AC
Frequenz: 50 Hz
Stand-by Leistung: ca. 0,5 W
Art der Lichtmessung: Mischlichtmessung
Farbe: Weiß
Schaltausgang: Licht | Präsenz
Montageart: Deckenmontage
Einstellbereich Helligkeit: 5 - 1000 lx
Erfassungswinkel: 360°
Montagehöhe: 2,5 - 3,5 m
Nachlaufzeit Licht: 15 s - 30 min
Nachlaufzeit Präsenz: 10 s - 120 min
Einschaltverzögerung Präsenz: 0 s - 10 min
Glüh-/Halogenlampenlast: 2300 W
Einschaltstrom: max. 500 A / 200 µs
LED-Lampe: 2-8 W 400 W
LED-Lampe: > 8 W 400 W
Leuchtmittel: Glüh-/Halogenlampen, Fluoreszenzlampen, Kompaktleuchtstofflampen, LEDs
Fernbedienbar: ✓
Umgebungstemperatur: -25°C ... 55°C
Schutzart: IP 54 (im eingebauten Zustand)

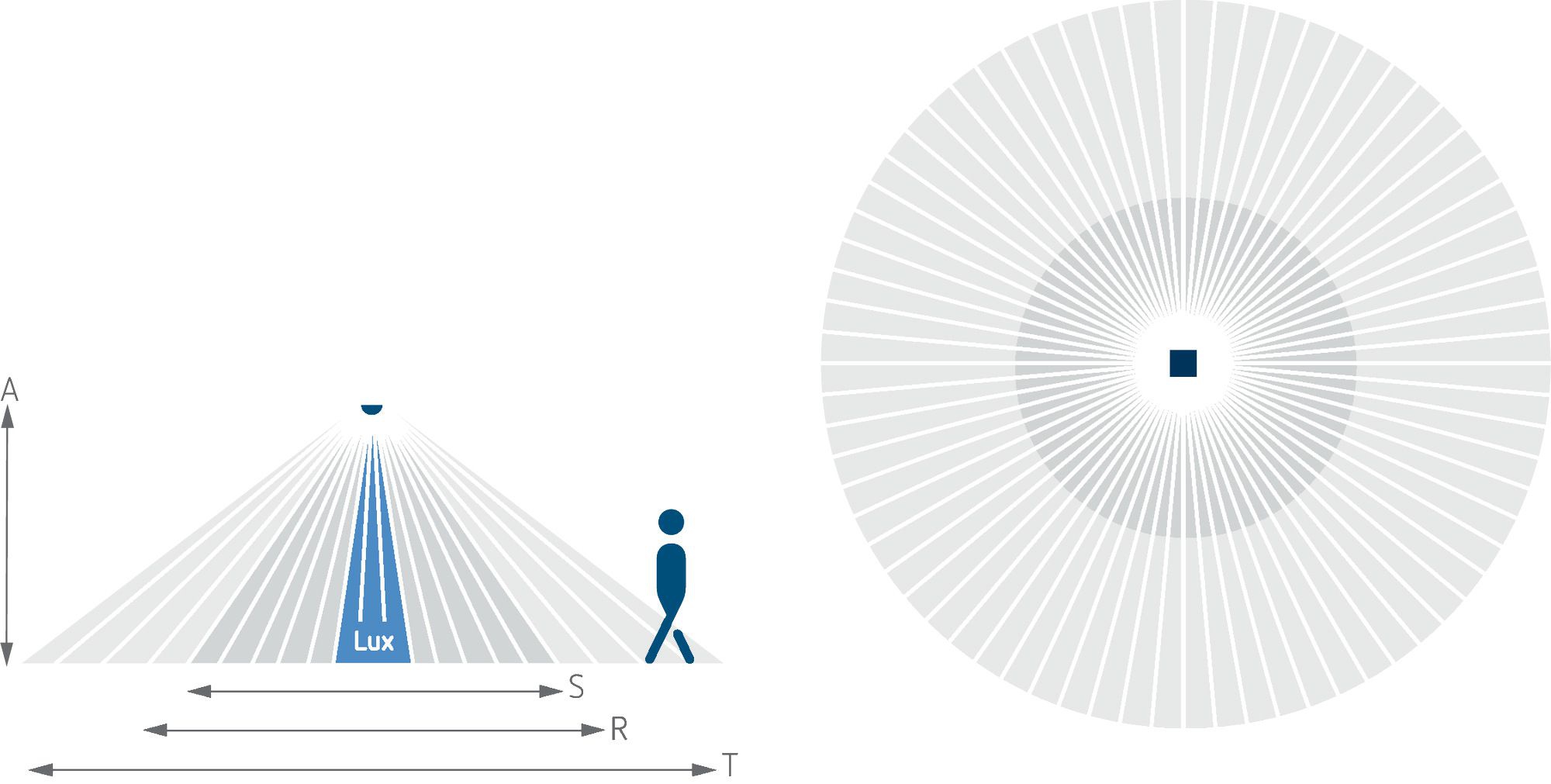

Erfassungsbereich für die Planung (siehe Bild 3)
Montagehöhe (A)
2,5 m
3 m
3,5 m
Sitzend (S)
13 m² | 4 m
20 m² | 5 m
20 m² | 5 m
Quer gehend (T)
78 m² | 10 m
113 m² | 12 m
78 m² | 10 m
Frontal gehend (R)
28 m² | 6 m
28 m² | 6 m
28 m² | 6 m
Abbildung Bild 1 ähnlich.
Passiv-Infrarot-Präsenzmelder für Deckenmontage UP/DE
- Runder Erfassungsbereich 360°, Ø 12 m (113 m2) bei 3 m Montagehöhe
- 1 Kanal Licht (Relais 230 V) und 1 Kanal Präsenz (Relais potenzialfrei für HKL Steuerung)
- Erweiterung des Erfassungsbereiches durch Parallelschaltung
- Anschlussmöglichkeit für Taster zur manuellen Schaltung
- Betrieb als Voll- oder Halbautomat möglich
- Eine gerichtete Helligkeitsmessung (Mischlichtmessung)
- Teach-in Funktion, Impulsfunktion, Testfunktion, Treppenlichtfunktion
- Durch werkseitige Voreinstellung sofort betriebsbereit
- Einstellung per Fernbedienung/APP oder Potenziometer
- Einschränkung des Erfassungsbereichs mit Abdeckclips
Spezifikationen
Betriebsspannung: 230 V AC
Frequenz: 50 Hz
Stand-by Leistung: ca. 0,5 W
Art der Lichtmessung: Mischlichtmessung
Farbe: Weiß
Schaltausgang: Licht | Präsenz
Montageart: Deckenmontage
Einstellbereich Helligkeit: 5 - 1000 lx
Erfassungswinkel: 360°
Montagehöhe: 2,5 - 3,5 m
Nachlaufzeit Licht: 15 s - 30 min
Nachlaufzeit Präsenz: 10 s - 120 min
Einschaltverzögerung Präsenz: 0 s - 10 min
Glüh-/Halogenlampenlast: 2300 W
Einschaltstrom: max. 500 A / 200 µs
LED-Lampe: 2-8 W 400 W
LED-Lampe: > 8 W 400 W
Leuchtmittel: Glüh-/Halogenlampen, Fluoreszenzlampen, Kompaktleuchtstofflampen, LEDs
Fernbedienbar: ✓
Umgebungstemperatur: -25°C ... 55°C
Schutzart: IP 54 (im eingebauten Zustand)
Erfassungsbereich für die Planung (siehe Bild 3)
Montagehöhe (A)
2,5 m
3 m
3,5 m
Sitzend (S)
13 m² | 4 m
20 m² | 5 m
20 m² | 5 m
Quer gehend (T)
78 m² | 10 m
113 m² | 12 m
78 m² | 10 m
Frontal gehend (R)
28 m² | 6 m
28 m² | 6 m
28 m² | 6 m
Abbildung Bild 1 ähnlich.
Produktart
Bewegungsmelder/Präsenzmelder komplett
