Albert 690010 Erdeinbausockel für Steckdosensäulen und Leuchten
Erdeinbausockel

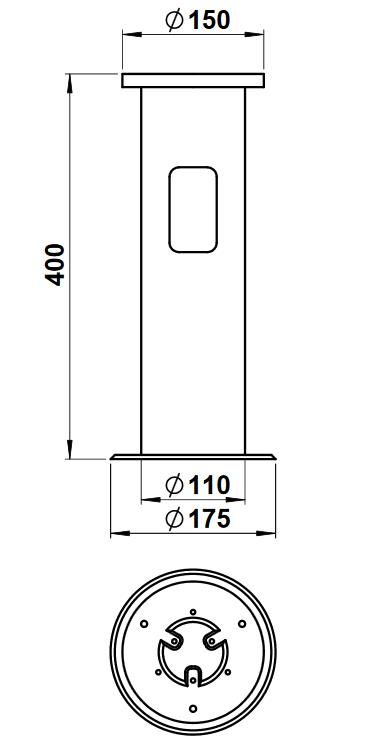

Länge 400 mm mit Grundplatte sowie seitlicher Kabeleinführungsöffnung ca. 100 mm unter Flur.
Mit je drei Befestigungsschrauben M6 und M8 aus Edelstahl für die Verbindung mit der Montageplatte
Material: Aluminium
Farbe: schwarz
Einbau:

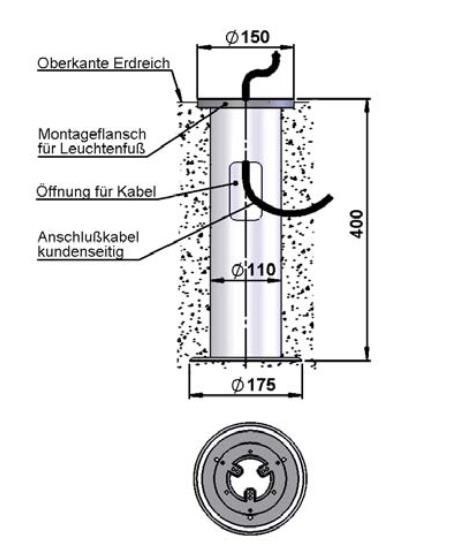

Ein min. 400mm / 500mm tiefes Loch im Erdreich ausheben und den Erdeinbausockel mit dem
Montageflansch Ø150 / Ø230 mm nach oben einsetzen.
Das kundenseitig vorhandene Anschlußkabel durch die Öffnungen im Rohr und
Montageflansch ziehen. Den Leuchtenfuß mit Hilfe der Sechskantschrauben auf
dem entsprechenden Lochkreis des Montageflansches befestigen.
Den Erdeinbausockel ausrichten und das Erdreich anschließend wieder gut verdichten um die
Stabilität des Sockels zu gewährleisten.
Die zum Einbetonieren erforderliche Fundamentgröße ist bauseits zu bestimmen.
Hinweis:
Die Unterkante der Leuchte darf nicht tiefer liegen als die Oberkante des Bodenbelages und
muß frei von Erde, Mulch o.ä. Materialien sein.
Bitte beachten:
Bei einigen Leuchten ist die Ausrichtung des Schrauben-Lochbildes im Montageflansch
wichtig für die spätere Positionierung des Leuchtenfußes.
Erdeinbausockel
Länge 400 mm mit Grundplatte sowie seitlicher Kabeleinführungsöffnung ca. 100 mm unter Flur.
Mit je drei Befestigungsschrauben M6 und M8 aus Edelstahl für die Verbindung mit der Montageplatte
Material: Aluminium
Farbe: schwarz
Einbau:
Ein min. 400mm / 500mm tiefes Loch im Erdreich ausheben und den Erdeinbausockel mit dem
Montageflansch Ø150 / Ø230 mm nach oben einsetzen.
Das kundenseitig vorhandene Anschlußkabel durch die Öffnungen im Rohr und
Montageflansch ziehen. Den Leuchtenfuß mit Hilfe der Sechskantschrauben auf
dem entsprechenden Lochkreis des Montageflansches befestigen.
Den Erdeinbausockel ausrichten und das Erdreich anschließend wieder gut verdichten um die
Stabilität des Sockels zu gewährleisten.
Die zum Einbetonieren erforderliche Fundamentgröße ist bauseits zu bestimmen.
Hinweis:
Die Unterkante der Leuchte darf nicht tiefer liegen als die Oberkante des Bodenbelages und
muß frei von Erde, Mulch o.ä. Materialien sein.
Bitte beachten:
Bei einigen Leuchten ist die Ausrichtung des Schrauben-Lochbildes im Montageflansch
wichtig für die spätere Positionierung des Leuchtenfußes.
