Beschreibung

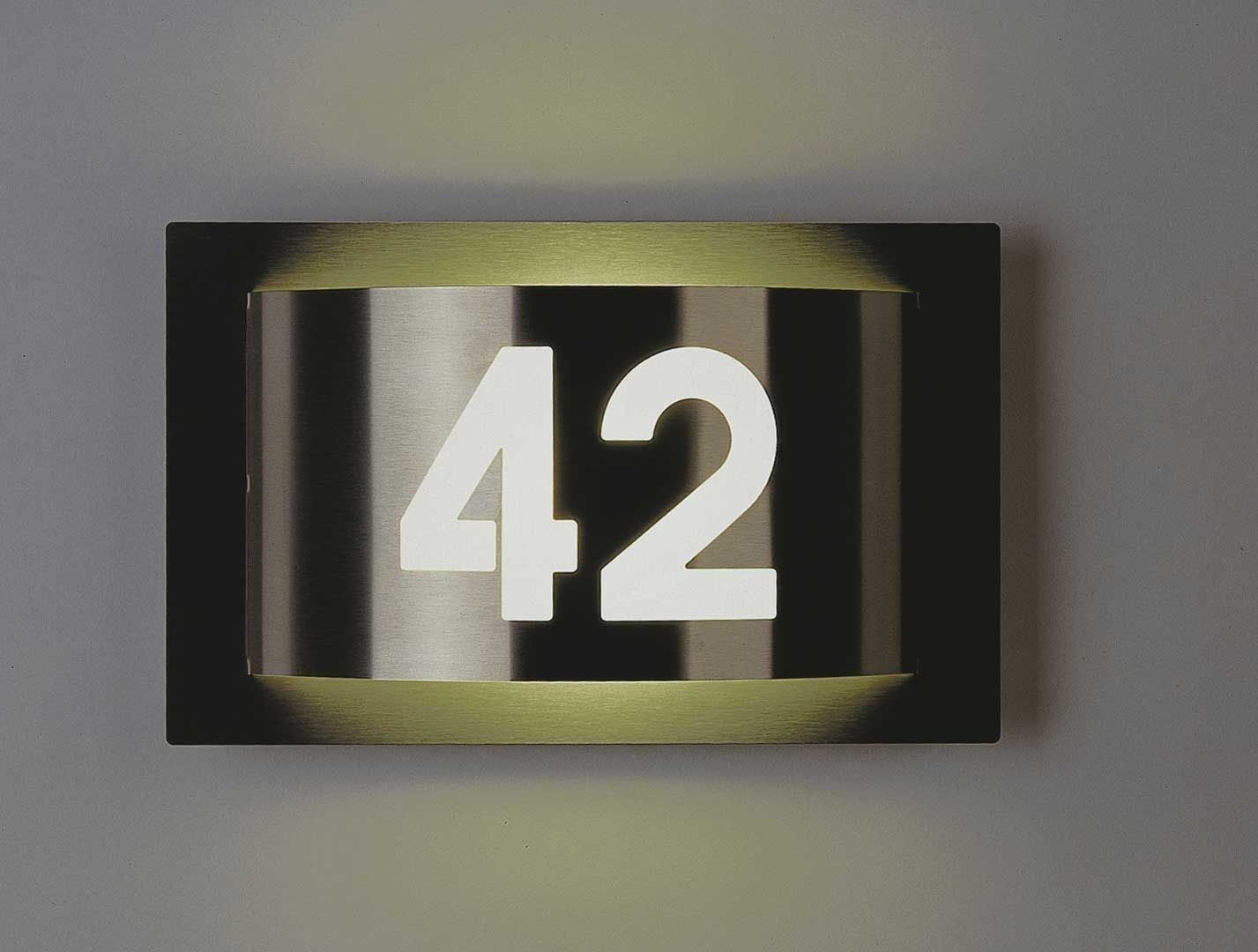

Albert-Wandleuchte 696002
mit ausgelaserter Hausnummer nach Kundenangabe, max. 3 Stellen, auch mit Kleinbuchstaben.
aus Edelstahl mit opalem Glas, Montageplatte aus Aluminiumguß.
Eingerichtet für 1 x Leuchtstofflampe TC-SEL 5-7W, Fassung 2G7.
Passende Leuchtmittel finden Sie im Zubehör!
Wandschild mit 2 Befestigungslöchern ø7 mm,
Abstand waagerecht 220mm
Leitungeseinformung mit Kabeldurchgangstülle
für Anschlussleitung max. 3 x 1,5mm²
Anschlußklemme 2 x 2,5mm²
Schutzleiteranschluß
Schutzart IP 44
Spritzwassergeschützt

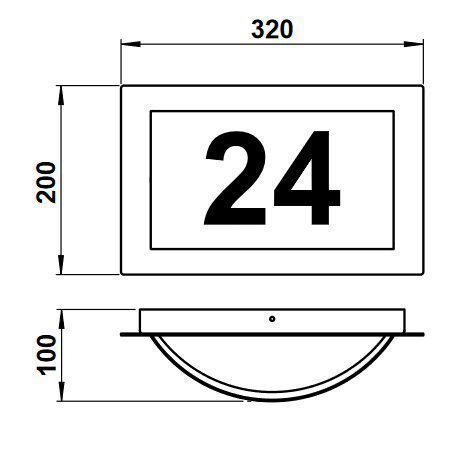

Abmessungen:
Breite: 320 mm
Höhe: 200 mm
Tiefe ( mit gewölbter Hausnummer): 100 mm
Bei der Bestellung bitte Hausnummer angeben!
Montage:
Wandschild mit Hilfe der vier Innensechskant - Gewindestifte aus der Leuchtenarmatur lösen,
Netzanschlussleitung durch die vorhandene Kabeldurchgangstülle ziehen und das Wandschild
auf Montagegrund anschrauben. Die beiliegenden Silikonschläuche über die Anschlussenden schieben.
Schutzleiterverbindung und elektrischen Anschluß an der Klemme herstellen.
Leuchtmittel einsetzen. Auf richtigen Sitz des Glases auf dem Wandschild achten.
Das Glas gemeinsam mit der Leuchtenarmatur über dem Wandschild fixieren und mit Hilfe der vier
Innensechskant - Gewindestifte gegen das Wandschild verspannen.
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
285,43 €*
