Modul zur Erweiterung des Einbaulautsprechers, wenn mehr als 8 mechanische Klingeltaster angeschlossen werden sollen.
Das Erweiterungsmodul hat folgende Produktmerkmale:
Bis zu 12 mechanische Klingeltaster anschließbar. Weitere Klingeltaster können über zusätzliche Erweiterungsmodule angschlossen werden. Es können bis zu 5 Erweiterungsmodule an einen Einbaulautsprecher angeschlossen werden
Wechselspannungsabfrage der Klingeltasten-Anschlüsse zur Vermeidung von Oxidation an den Tastenkontakten
Kleine Bauform
Absicherung der Anschlussklemmen gegen Falschanschluss
Befestigung des Erweiterungsmodules durch Schrauben oder Kleben (Befestigungsmaterial im Lieferumfang enthalten)
Mit dieser Komponente ist der Aufbau von Türkommunikationsanlagen mit bis zu 70 Teilnehmern möglich (z.B. 1 Einbaulautsprecher, 5 Erweiterungsmodule für Einbaulautsprecher, 68 Wohnungsstationen Aufputz Freisprechen)
Technische Daten:
Temperaturbereich: - 25 °C bis + 70 °C
Schutzart: IP 44
Anschlüsse:

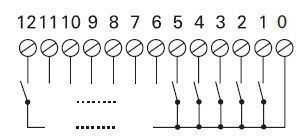

12 Schraubklemmen für mech. Klingeltaster
1 Schraubklemme gemeinsame Masse der Klingeltaster
2 Steckerleisten Systembus
Abmessungen:
B x H x T 67 x 66,4 x 27 mm (inkl. Befestigungslasche)
B x H x T 67 x 56 x 27 mm (ohne Befestigungslasche)
passend zu:
Einbaulautsprecher : 1258 00
