Beschreibung

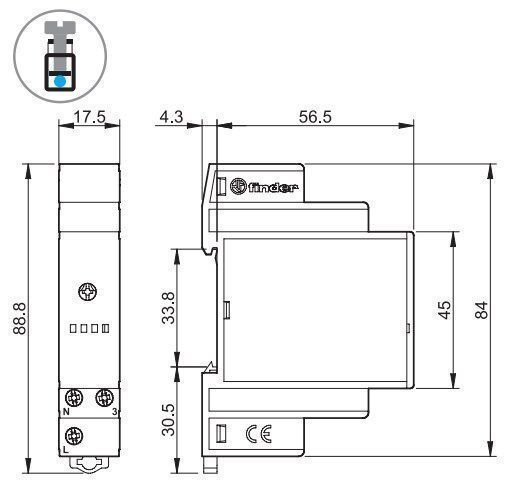

Maßzeichnung
Datenblatt Treppenhaus Lichtautomaten Finder Serie 14 (PDF)
Report Treppenhaus Lichtautomaten Finder Serie 14 (PDF)
Treppenhaus-Lichtautomat (Funktion Einschaltwischer) für DIN-Schiene.
- retriggerbar
- mit Nulldurchgangsschaltung
- der Fußpunkt des Tasters und der L-Anschluss der Last liegen auf Punkt 3
- Alle Anschlüsse auf der unteren Seite
- Zur Nachrüstung bestehender Anlagen und als Ersatz
- Die Taster müssen zum Schalten der Lampenlast geeignet sein
Spezifikationen
1 Schließer für 16 A / 250 V AC
Kontaktmaterial AgSnO2
Zeitbereich 0,5 bis 20 Min
geeignet für N-Schaltung
Lampenlasten: Glüh- und Halogenlampen 3700 W
Energiesparlampen 600 W
LED (230 V AC) 600 W
NV-Halogenlampen oder LED mit EVG 600 W
NV-Halogenlampen oder LED mit KVG 1500 W
Leuchtstofflampen mit EVG 1500 W
Leuchtstofflampen mit KVG 1000 W
Anschlussspannung: 230 V AC
Dimensionen
Breite: 17,5 mm
