Gira 121000 Tasterschnittstelle 2fach
Beschreibung
Die Türkommunikations-Tasterschnittstelle 2fach dient zur Umsetzung eines potentialfreien Taster-Signals auf den Gira Türkommunikations-Bus.
Die Türkommunikations-Tasterschnittstelle verfügt über zwei voneinander unabhängige Eingänge zum Anschluss für potentialfreie Taster. Die Eingänge können entweder für die Auslösung einer Schalthandlung (z.B. Licht schalten über Schaltaktor 1289 00 bzw. 1211 00) genutzt oder einer Wohnungsstation zugeordnet werden.
Bei der Zuordnung der Tasterschnittstelle auf eine Wohnungsstation verhalten sich die beiden Eingänge unterschiedlich:
Eingang 1 löst einen Etagenruf aus. Dieser Eingang wird benötigt, wenn zum Anschluss einer Wohnungsstation inklusive Etagenruftaster nur eine zweiadrige Leitung zur Verfügung steht (z.B. beim Nachrüsten einer bestehenden Türsprech-Anlage).
Eingang 2 löst einen Türruf aus. Dieser Eingang wird benötigt, wenn die Türöffner-Automatik der Wohnungsstation über einen mechanischen Taster ausgelöst werden soll.

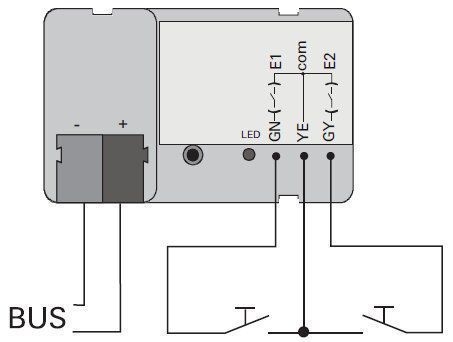

Die Türkommunikations-Tasterschnittstelle ist für den Einbau in einer Schalterdose hinter einem konventionellen Taster vorgesehen. Der Tasteranschluss erfolgt über eine dreiadrige ca. 20 cm lange Anschlussleitung. Diese Anschlussleitung kann auf max. 5 m verlängert werden.
Spezifikationen:
Spannungsversorgung: 26 V DC +/-2 V (Busspannung)
Abmessungen: L x B x H 43 x 28 x 15 mm
Temperaturbereich: -5 °C bis +50 °C
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
